Toote ülevaade

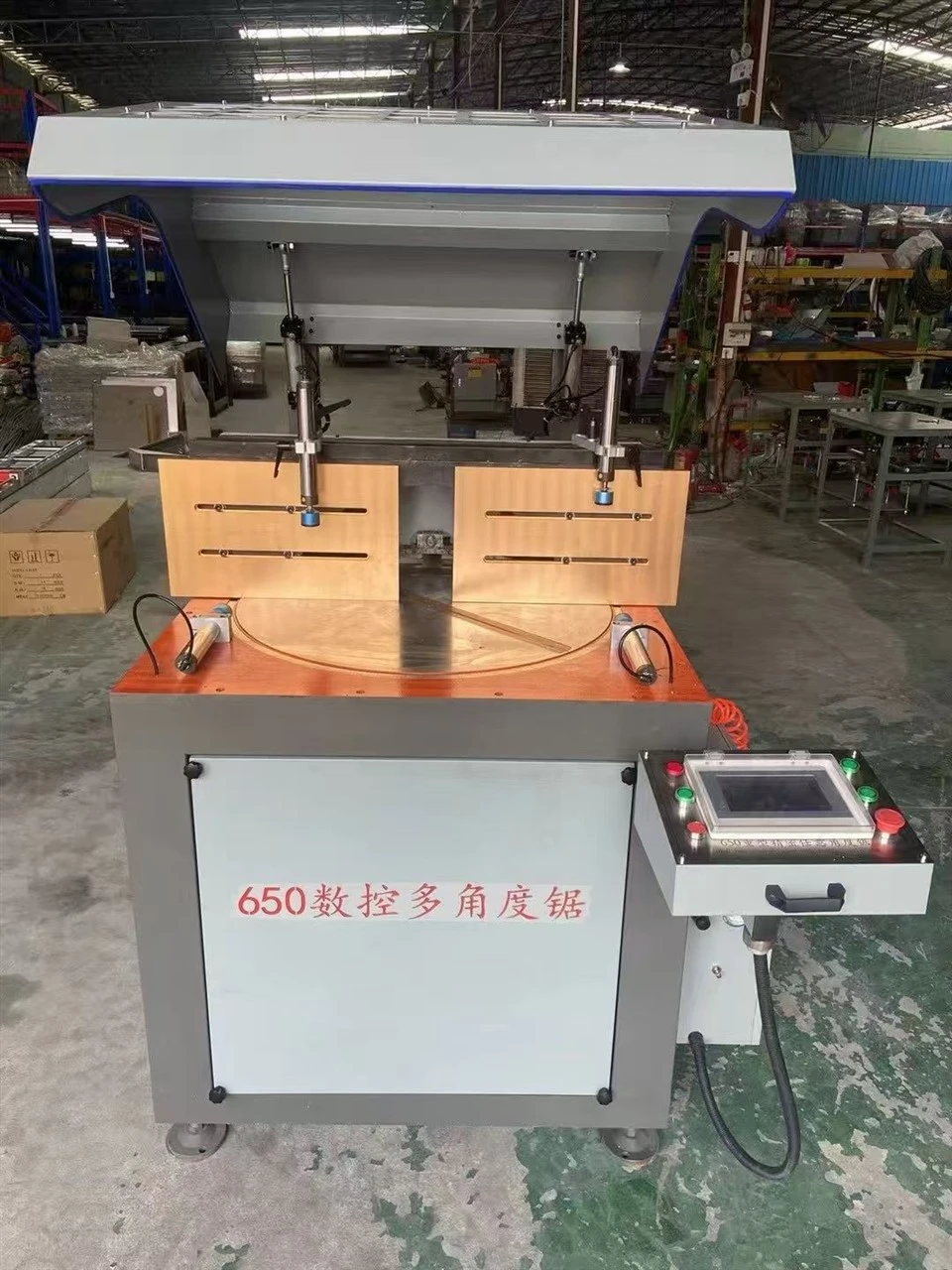

Päikeseruumisaag 650 CNC OX on konstrueeritud suure-täpse,-mahuga raskete-suurte{4}}alumiiniumprofiilide lõikamiseks. See masin, mis on loodud spetsiaalselt päikesetubade, talveaedade, pergolate, kardinatega seinte ja arhitektuursete alumiiniumsüsteemide jaoks, ühendab 650 mm karbiidist tera täiustatud CNC OX-telje positsioneerimissüsteemiga, et tagada räsivabad lõiked, täpsed nurgad ja usaldusväärne pidev töö tööstuslikes tootmiskeskkondades.

Tehnilised parameetrid

Toiteallikas	3-faasiline 380V 50Hz
Mootori võimsus	4KW
Kiirus	2840 p/min
Tööõhurõhk	0,5–0,8 Mpa
Max . 90 kraadi lõikelaius	525 mm
Maksimaalne lõikekõrgus. 90 kraadi	243 mm
Saetera pöörlemisnurk	5 kraadi - 175 kraadi
Saetera spetsifikatsioon	650mm × 30mm × 120T
Üldised mõõtmed	1250 mm × 1450 mm × 1650 mm
Kaal	940 kg

product-1114-619

Jõudlus ja tehnilised tipphetked

Suure sektsiooni lõikamisvõimsus:Varustatud 650 mm tööstusliku-karbiidist saelehega, mis suudab deformatsioonita töödelda liiga suuri ja paksuseinalisi{2}}alumiiniumi.

Täpne{0}}CNC positsioneerimine:Kõrvaldab käsitsi paigutusvead. Integreeritud OX-telje juhtimissüsteem teostab automaatselt mitme-nurga ja mitme pikkusega positsioneerimist korratavuse tolerantsiga ±0,1 mm või väiksem.

Struktuurne stabiilsus:Ehitatud normaliseeritud, raske{0}}keevitatud terasmasina raamile, et minimeerida harmoonilist vibratsiooni, säilitada spindli joondus ja pikendada tera kasutusiga.

Puhtalt lõigatud viimistlus:Toiteallikaks on kiire-dünaamiliselt tasakaalustatud spindlmootor (kuni 2800–3200 p/min), mis tagab peegelpildi-taolise viimistluse, mis lühendab järeltöötluse-aega.

Tööstusautomaatika valmis:Standardne pneumaatiline kinnitus kinnitab turvaliselt keerukad profiilid, samas kui valikuline digitaalne juhtimisliides integreerub sujuvalt peavoolu ERP- ja optimeerimistarkvaraga vöötkoodi skannimise kaudu.

Globaalsed kohandamisteenused

Pakume igakülgseid eritellimusel valmistatud insenerilahendusi, mis vastavad teie konkreetsele tehase töövoogudele ja riiklikele võrgunõuetele:

Elektrivõrgu kohanemisvõime

Kohandatud toitekonfiguratsioonid, sealhulgas 380V/415V/480V sagedusel 50Hz või 60Hz (3-faasiline).

Automatiseerimise uuendused

Valikulised servo{0}}ajamiga automaatsed materjali etteande konveierivõrgud, automaatsed jäätmeväljastusrennid ja udumäärdega jahutussüsteemid tera pikendamiseks.

Tarkvara integreerimine

CNC-kontrollereid saab eel-konfigureerida nii, et need aktsepteeriksid välisest disainitarkvarast .dxf- või .csv-vormingus lõikeloendeid, millel on kohaliku keele liidesed (inglise, saksa, hispaania, prantsuse, araabia jne).

Komponendi spetsifikatsioon

Võimalus uuendada kriitilisi elektrikomponente Siemensi, Schneideri või Omroni kaubamärkidele, lähtudes teie varuosade{0}}varude eelistustest.

Kvaliteedikontrolli- ja kontrolliprotsess

Iga masin läbib enne lähetamist range 72-tunnise tehase testimise protokolli:

Ultraheli keevituse kontroll

Kontrollib raske{0}}terasest aluse konstruktsiooni terviklikkust.

Laserinterferomeetri kalibreerimine

Testib lineaarset juhiku joondamist ja positsioneerimise täpsust maksimaalse sõidu pikkuse ulatuses.

Spindli läbijooksu testimine

Tagab, et radiaalne ja aksiaalne väljavool on 0,01 mm piires, et kõrvaldada lõikejäägid.

Täielik -laadimiskatse

Lõikab erinevaid raskeid{0}}alumiiniumprofiile maksimaalsel kiirusel, et kontrollida võimsuse järjepidevust ja pneumaatilist stabiilsust.

Tehase tugevus ja teenused

4 rida ja 1,000+ ühikut väljund:Varustatud 4 automatiseeritud tootmisliiniga, mis tarnivad igal aastal üle 1000 masina, et täita usaldusväärselt-mahulisi B2B tellimusi.

10+ aastat teadus- ja arendustegevust:Üle kümne aasta spetsialiseerumist kõrgekvaliteedilistele-alumiiniumisulamite ja seinakardinate töötlemise masinatele, mida toetab täiustatud arvutiintegreeritud tootmissüsteem (CIMS), mis tagab kulusäästliku tootmise.

Tehase täpsed paigutused:Tasuta kohandatud töökoja põranda{0}}plaani kujundused ja seadmete konfiguratsioonid, mis on kohandatud täpselt teie profiili spetsifikatsioonidele, et maksimeerida põrandapinda ja vältida masinate raiskamist.

1-aastane garantii ja logistika:Täielik 12-kuuline tehasegarantii (välja arvatud kuluvad osad) koos osade kiire väljasaatmise, täieliku tehnilise dokumentatsiooni ja paindlike ülemaailmsete tarnetingimustega (FOB, CIF, DDP).

Ülemise tarneahela tugi:Tasuta tööstuse sobitamine kontrollitud toormaterjalide ja tarvikute{0}}tarnijatega, et aidata teie akende ja uste tootmisettevõtet sujuvalt seadistada või laiendada.

Pakendamine, logistika ja rahvusvaheline saatmine

Kaitsev pakend

Masina korpus on kaetud-roostevastase õliga, pakitud tugevasse-niiskuskindlasse-VCI-kilesse ja suletud IPPC-sertifitseeritud merekõlblikku puitkasti, mis on tugevdatud teraskanaliraamidega.

Paindlik Incoterms

Toetame ülemaailmset laevandust FOB-, CIF-, CFR- ja DDP-tingimuste alusel, kooskõlastades transiidiohutuse optimeerimiseks juhtivate mereveoliinidega.

Tehniline dokumentatsioon

Tarnitakse koos põhjaliku ingliskeelse kasutusjuhendi, elektriskeemide, pneumaatiliste paigutusskeemide ja lokaliseeritud tööriistakomplektiga.

KKK

K: Millised on konkreetsed maksimaalsed lõikemõõtmed (laius ja kõrgus), mida 650 mm tera mahutab?

V: 650 mm tera võimaldab laiendatud-lõike ristlõiget, hõlpsasti käsitseda kuni 200 mm kõrgusi ja 350 mm laiuseid profiile 90-kraadise nurga all. Konkreetsete arhitektuursete profiilide jaoks on võimalik esitada täpsed lõiketabelid.

K: Kuidas OX-teljejuhtimissüsteem käsitleb keerukate talveaiastruktuuride mitte-standardseid nurklõikeid?

V: OX-teljekontrolleril on mitme nurga{1}}algoritm. Standardseadmete puhul lukustub see automaatselt 45 kraadi ja 90 kraadi juures. Mittestandardsete geomeetriliste kujunduste puhul, mida nõutakse kohandatud päikeseruumides, saab nurga sisestada otse CNC liidesesse ja tera reguleeritakse automaatselt servomootorite kaudu.

K: Kas CNC-tarkvara ühildub meie olemasoleva akna- ja uksekujundustarkvaraga?

V: Jah. Täiendatud CNC-süsteem toetab avatud-andmeprotokolli liideseid. See suudab lugeda loodud lõikefaile otse USB- või kohaliku võrguühenduse kaudu, välistades käsitsi andmete sisestamise ja hoides ära operaatori transkriptsioonivigu.

K: Millist konkreetset hooldust on vaja, et tagada ±0,1 mm lõiketäpsus pikaajaliste{1}}tööde korral?

V: Igapäevased ülesanded on minimaalsed: alumiiniumlaastude puhastamine lineaarsetelt siinidelt ja pneumaatilise rõhu kontrollimine. Masinal on juhtsiinide jaoks tsentraliseeritud määrimispunktid. Soovitame tera teravust kontrollida iga 5000 lõike järel, olenevalt töödeldavate alumiiniumprofiilide seinapaksusest.

K: Kas saate kohandada konkreetseid elektristandardeid Põhja-Ameerika või Euroopa turgude jaoks?

V: Absoluutselt. Ehitame elektrikilbid vastavalt kohalikele ohutuseeskirjadele, kasutades komponente, mis on ette nähtud 220 V, 380 V, 415 V või 480 V kolmefaasiliste konfiguratsioonide jaoks, tagades teie tootmisüksuses tõrgeteta-kohalikud vastavuskontrollid.

K: Millist tüüpi-müügijärgset tuge pakute välismaistele ostjatele komponendi rikke korral?

V: Pakume 24/7 tehnilist kaugdiagnostikat videoühenduse kaudu. Kõik standardsed kuluosad on hankitud universaalselt ja patenteeritud CNC- või mehaanilised komponendid on laos meie laos prioriteetseks rahvusvaheliseks kiirsaadetiseks (DHL/FedEx/TNT) 48 tunni jooksul.

K: Kuidas kaitsta sae{0}}täpset joondamist pikamaa-merekaubaveo ajal?

V: Saepea koost ja lineaarne juhtkelk on mehaaniliselt lukustatud raske{0}}šassii külge, kasutades suure tõmbetugevusega{1}}transpordipolte. See välistab igasuguse kineetilise liikumise või vibratsiooni nihke meretranspordi ajal. Kogu masin on nihkumise vältimiseks ankurdatud puidust kasti.
